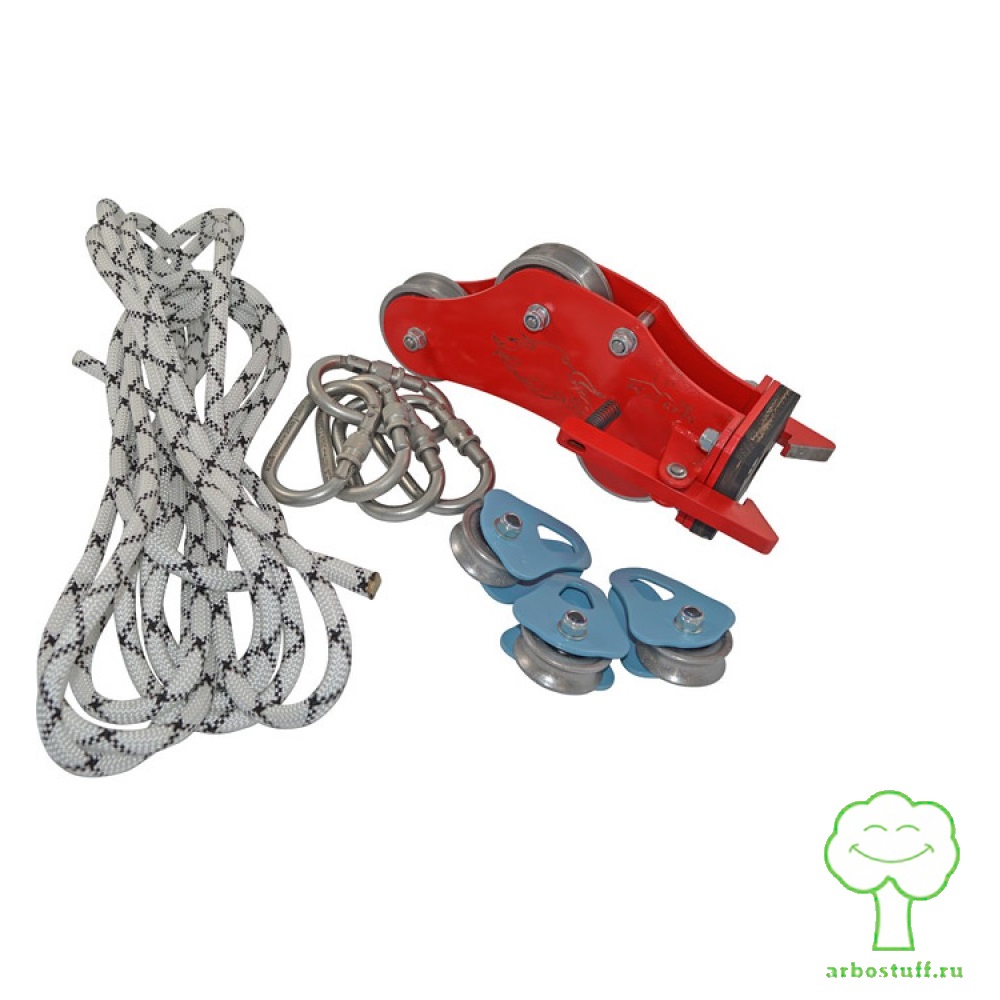

Комплект с противовесом для тормозной системы остановки троллея Krok
Комплект с противовесом для тормозной системы остановки троллея — используется как гравитационный амортизатор на подвесных троллеях или канатных дорогах тайпарков (вертикальных верёвочных парков развлечений).
Каретка в конце спуска упирается в тормозную тележку ZIP-STOP-HOLD, к которой прикреплена верёвка, проходящая через систему блоков к противовесу.
Использование простого полиспаста (2:1) для подвешивания груза обратно пропорционально снижает высоту подъёма груза, используемую для противовеса.
Использование такой схемы торможения каретки троллея позволяет существенно смягчить удар во время соприкосновения каретки с тормозной тележкой
Плюсы:
- будучи единожды настроена правильно, система в дальнейшем исключает отказ
из-за действий посетителя/работника парка; - подходит для высоких скоростей;
- блок может быть дополнительно оборудован улавливателем каретки, исключающим «откат» ролика к нижней точке троллея.
Минусы:
- каждый из
роликов-отклонителей требует отдельной точки закрепления; - требует построения консоли или отнесённых от финиша ворот.
Примерная схема подсоединения тормозного блока с противовесом для троллеев приведена ниже основного фото товара.
«Ударный» торец тормозного блока снабжён демпферными накладками, предотвращающими постепенный износ блока при соударениях с
Тормозная тележка
Тормозная тележка совместима с троллеями типа Zip Line с диаметром каната от 10 до 24 мм. Под заказ возможно изготовление тормозной тележки для более толстых тросов.
Ориентировочное определение скорости (V) и тормозного пути (Lт) троллея при использовании комплекта с противовесом максимальной длины L2=4,2 м
L1 (длина троллея до точки торможения) |
h (перепад высот до точки торможения) |
V (скорость конечная каретки) |
m=50 кг (масса спускающегося) |
m=100 кг (масса спускающегося) |
---|---|---|---|---|
5 м | 0,4 м | 2 м/с | Lт=0,2 м | Lт=0,8 м |
10 м | 1,0 м | 3 м/с | Lт=0,6 м | Lт=1,7 м |
20 м | 3,0 м | 5 м/с | Lт=1,2 м | Lт=3,0 м |
