Структурный анкерный узел «Угловой шарнир внутреннего периметра» (внутренний) Krok

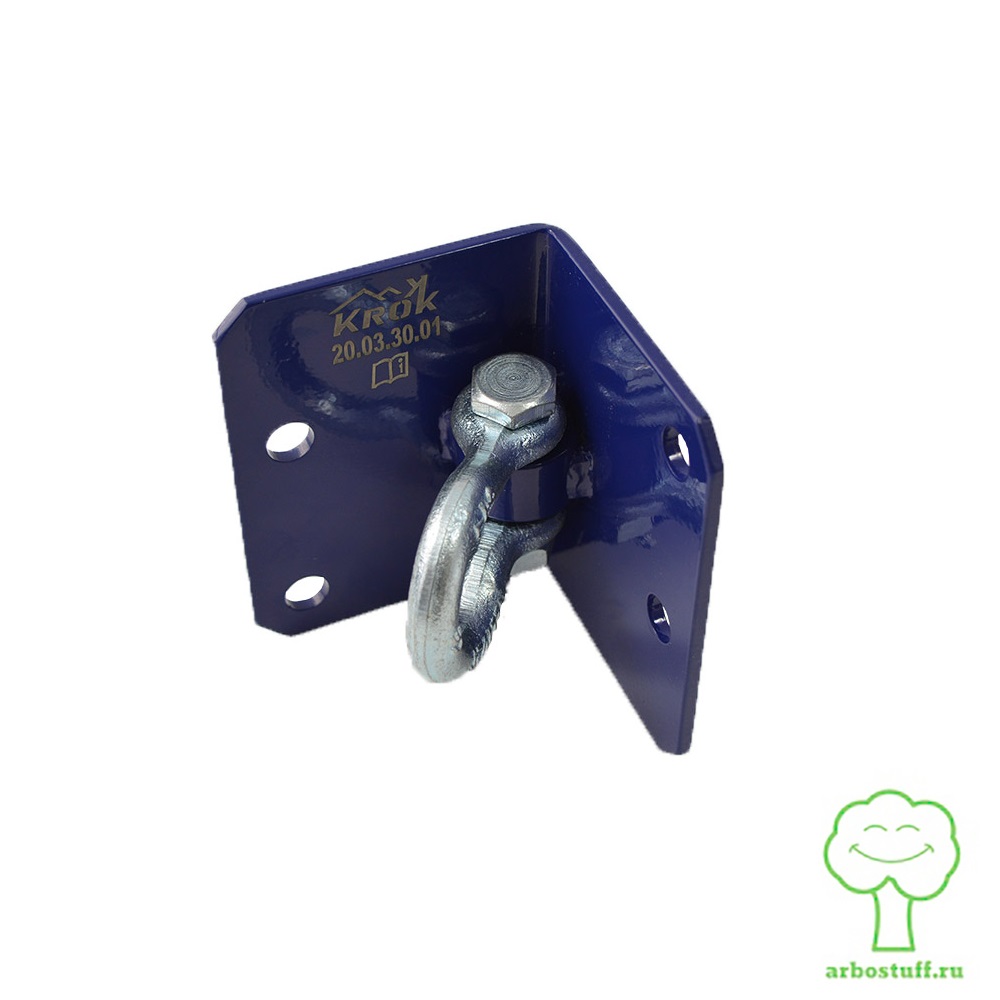

Структурный анкерный узел «Угловой шарнир внутреннего периметра» – анкер для закрепления на углах (или в углах) массивов с шарниром, соосным с линией угла. Шарниром служит омегообразный шакл.

Как правило, структурный анкерный узел «Угловой шарнир» служит для жёсткого прикрепления к монтажной наружной поверхности угловых опор и выполняет функцию промежуточного анкера при присоединении к нему отводного ролика. В названии имеется уточнение: наружный.

Иногда угловой шарнир присоединяют к внутреннему углу монтажной поверхности. Например, к внутреннему углу помещений. В названии имеется уточнение: внутренний.

Таким образом, имеется два исполнения структурного анкерного узла «Угловой шарнир внутреннего периметра»: наружный и внутренний.

Благодаря наличию ролика таким анкерным узлом обеспечивается перемещение анкерного каната относительно промежуточной анкерной точки при удлинении анкерной линии при воздействии на неё усилия рывка от падения пользователя и срабатывания демпфера анкерной линии.

Структурный анкерный узел «Угловой шарнир» в комплекте с отводным роликом позволяет мобильной анкерной точке типа «Скоба» проходить такую промежуточную анкерную точку, обеспечивая непрерывность страховки. Но может использоваться в качестве промежуточных анкеров любых горизонтальных гибких анкерных линий без мобильных точек присоединения.

Закрепление анкера производится с помощью анкеров, шпилек или болтов. Внимание! При закреплении к деревянным брусам обязательно используйте стальные подложки под притягивающие гайки с обратной стороны бруса. Их, как и шпильки и метизы, и также отводной ролик, вы можете заказать вместе с анкерным узлом.

Структурный анкерный узел «Угловой шарнир» в комплекте с отводным роликом позволяет использование с канатами диаметром 8–13 мм. В том числе и для тросов в оплётке из полиамида.

Изделие изготовлено из  конструкционной стали с порошковым или цинковым покрытием. Под заказ возможно исполнение из нержавеющей стали. Об этом, как и о других требованиях или о дополнительной комплектации,  следует написать в опциональном окне «Пожелания» при заказе.

Технические характеристики:

• Предельная рабочая нагрузка (WLL — Working Load Limit): начало неупругой деформации: 15кН
• Минимальная разрушающая нагрузка (MBS — Minimum Breaking Strength): разрушение элементов, приводящее к отрыву от массива: 30кН
• Вес: 600 г
