Разбираем формы и типы альпинистских карабинов, муфты и материалы. Как читать маркировку прочности, проверять совместимость и выбирать соединитель для работы.
Виды карабинов различают по форме, муфте, материалу и назначению. Выбор зависит от совместимости с остальным снаряжением. Числа в килоньютонах показывают прочность при испытаниях, а не разрешенный вес человека или груза. Даже прочный соединительный элемент опасен, если нагружен неправильно или не заперт.
В Arbostuff мы подготовили разбор для промышленных альпинистов и арбористов: он поможет читать характеристики и сравнивать модели. Схемы применения нужно сверять с инструкциями изготовителей и отрабатывать на обучении.
Как устроен карабин
Карабин — соединительный элемент с открывающейся защёлкой. Корпус образует силовой контур, спинка принимает основную нагрузку при правильном положении, а защёлка замыкает контур. Защёлка поворачивается на шарнире, а пружина возвращает её в закрытое положение. Нос корпуса соединяется с концом защёлки.
Муфта блокирует открывание защёлки. Это отдельная функция: закрытый на вид карабин может оставаться незапертым. Проверяют оба состояния — защёлка полностью вернулась на место, а муфта заняла положение блокировки. Лёд, грязь или попавшая в зазор стропа способны помешать этому.
Форма носа влияет на то, насколько легко карабин проходит через петли и отверстия, не цепляясь за снаряжение. Это свойство корпуса, а не тип муфты. Раскрытие — расстояние, доступное для вщёлкивания, а вместимость — пространство внутри. Большое раскрытие не гарантирует, что несколько деталей будут правильно располагаться в корпусе.
Формы карабинов и задачи

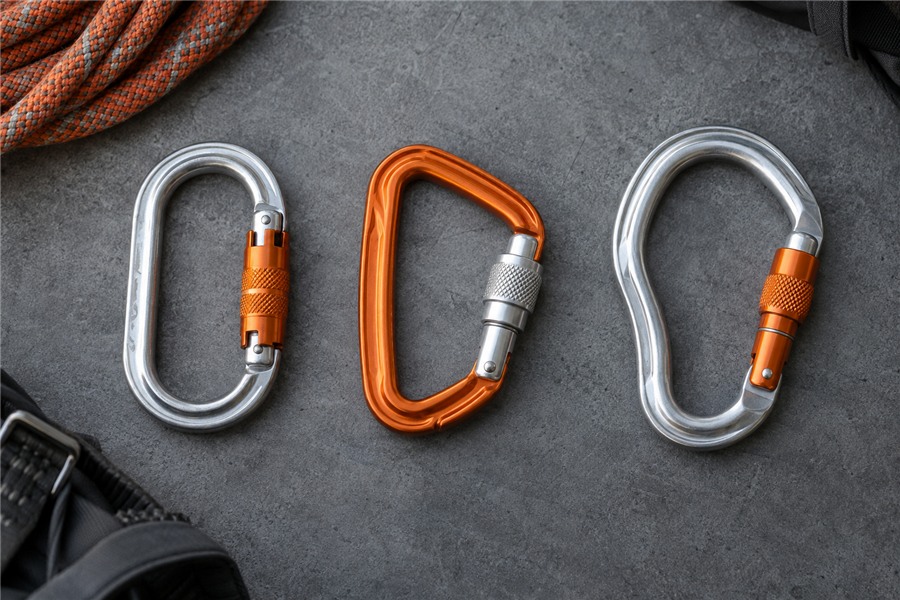

Формы карабинов определяют положение деталей и направление нагрузки. Сравнивая типы карабинов для альпинизма, учитывайте устройства, которые будете присоединять.

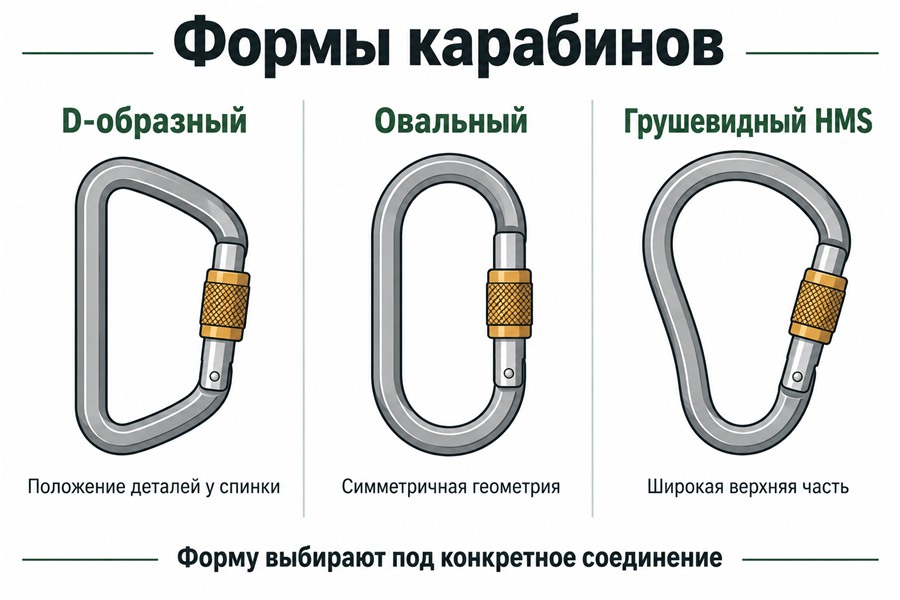

Форма | Когда её рассматривают | Что проверить |
|---|---|---|
D-образная, асимметричная D | Соединение со спусковым устройством, стропом или анкерной точкой | Детали должны располагаться по продольной оси, вдали от муфты |
Овальная | Устройства с широким присоединительным отверстием, некоторые блоки | Подходит ли симметричная геометрия конкретному устройству |
Грушевидная, HMS | Работа с узлом UIAA и устройствами, которым нужна широкая верхняя часть | Нет ли разворота, поперечной нагрузки и давления на защёлку |
Полукруглая специальная | Соединение определённых элементов привязи | Разрешает ли инструкция именно эту схему нагрузки |
У D-образного корпуса рабочая зона смещена к спинке. Грушевидный карабин вместителен, но свободное пространство позволяет деталям перемещаться. Нельзя считать это разрешением набрать в него любое количество петель. Овал удобен там, где важна симметрия, однако само название формы ещё не подтверждает пригодность к каждому блоку.
Специальные разновидности карабинов имеют разделённые зоны присоединения или увеличенное раскрытие. Отдельное отверстие помогает удерживать конец стропа в предусмотренном положении, но не отменяет контроль системы.
Если выбираете альпинистские обвязки, проверьте допустимые точки и способы присоединения по их инструкциям.
Муфта и материал: что влияет на выбор
Резьбовая муфта запирается вручную. Её состояние легко контролировать, но после каждого присоединения требуется отдельное действие. Вибрация или трение могут способствовать отворачиванию, поэтому проверка нужна и во время работы.
Автоматический замок возвращается в заблокированное положение после отпускания защёлки, если механизму ничего не мешает. Двухтактные и трёхтактные варианты различаются последовательностью действий при открывании. Дополнительное движение затрудняет случайное открытие, но не исключает его при контакте с верёвкой или конструкцией.

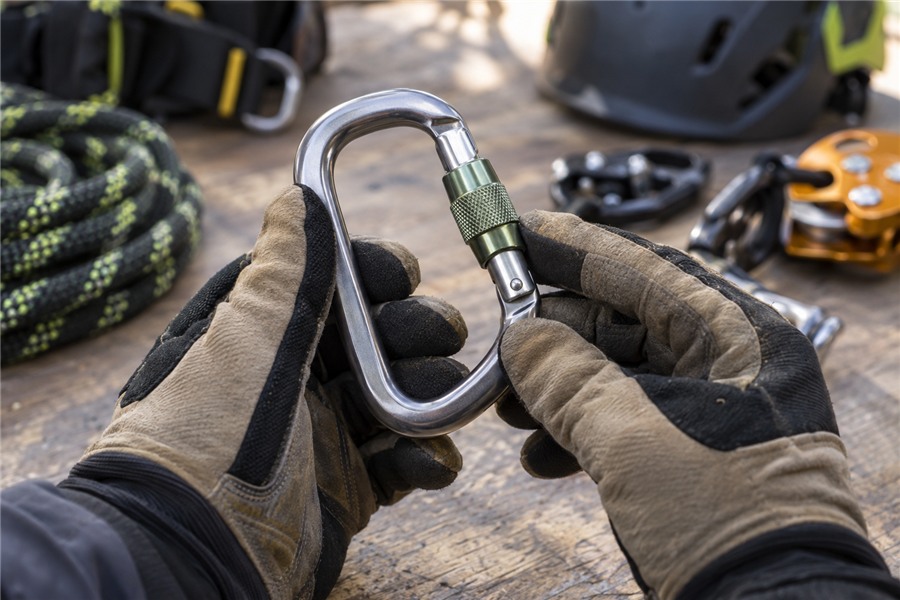

Проверьте управление муфтой в перчатках и возможность осматривать её в рабочем положении. Для частых перестёжек важны удобство и контроль, а в грязной среде — требования изготовителя к обслуживанию.
Алюминиевые сплавы используют, когда важно уменьшить массу носимого комплекта. Стальной карабин рассматривают, когда нужны характеристики конкретной модели и стойкость к износу в выбранном соединении. Материал сам по себе не определяет допустимую нагрузку: сравнивают маркировку, геометрию и назначение изделия.
Вспомогательные карабины для развески инструмента не становятся страховочными из-за металлического корпуса. Их следует хранить так, чтобы не перепутать с соединительными элементами в страховочной системе защиты от падения с высоты.
Какой вес выдерживает карабин
На вопрос «какой вес выдерживает карабин» нельзя ответить одним числом в килограммах. На корпусе обычно указывают прочность в килоньютонах для разных направлений нагрузки. Один килоньютон равен тысяче ньютонов; это единица силы, а не массы. При рывке нагрузка зависит не только от веса человека, но и от всей системы.
На маркировке сопоставляйте три характеристики: прочность по продольной оси с закрытой защёлкой, по поперечной оси и при открытой защёлке. Значения относятся к разным условиям испытаний и не взаимозаменяемы. Сверяйте числа с паспортом выбранного изделия: переносить характеристики похожего карабина на свой нельзя.
Число рядом с рисунком открытой защёлки не означает, что карабин можно использовать открытым. В рабочем соединении нагрузка должна проходить по предусмотренной продольной оси, защёлка — быть закрыта, а муфта — заблокирована. Поперечная нагрузка, опора на край и давление устройства на замок опасны.
Не переводите разрушающую нагрузку в грузоподъёмность и не назначайте рабочую нагрузку простым делением маркировки на произвольный коэффициент. Условия применения определяет документация изделия и системы. Соединитель СИЗ нельзя автоматически использовать для подъёма грузов.
При чтении маркировки карабина сверяют изготовителя, модель, идентификационные данные, прочность и указанные стандарты. EN 12275 относится к альпинистским карабинам, EN 362 — к соединительными элементам систем индивидуальной защиты от падения. У одной модели могут быть оба обозначения. Для рабочего применения дополнительно проверяют требуемые документы соответствия; спортивная маркировка сама по себе не подтверждает весь набор требований к СИЗ.
Какие карабины нужны для альпинизма и работы

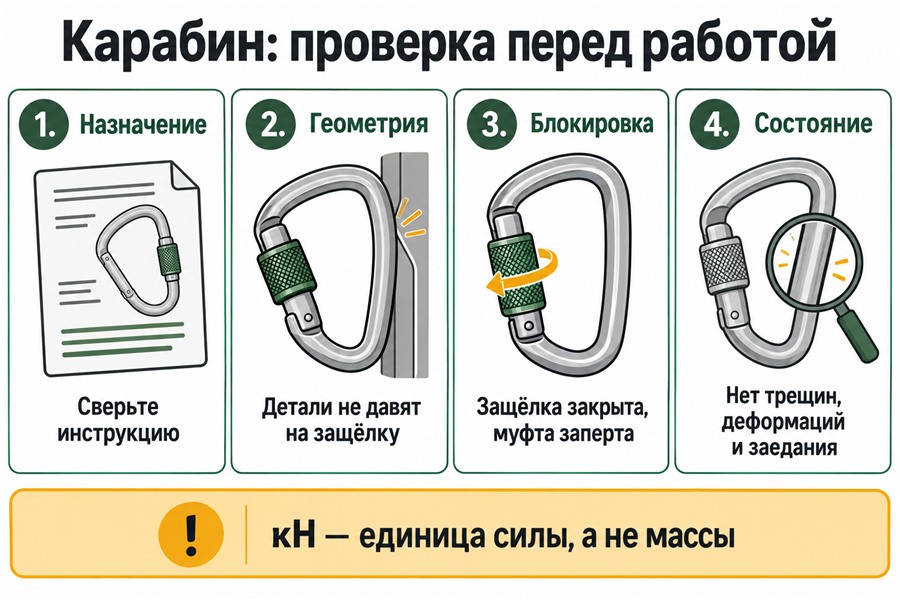

Начните с места соединения: петля, кольцо, отверстие устройства или конец стропа. Проверьте совместимость пары по обеим инструкциям.
- Назначение. Убедитесь, что изделие разрешено для нужного применения. Туризм и скалолазание не задают автоматически требования рабочего комплекта.
- Геометрия. Детали должны помещаться свободно и занимать предусмотренное положение без упора в защёлку.
- Блокировка. Проверьте полный возврат защёлки и муфты, доступность визуального контроля.

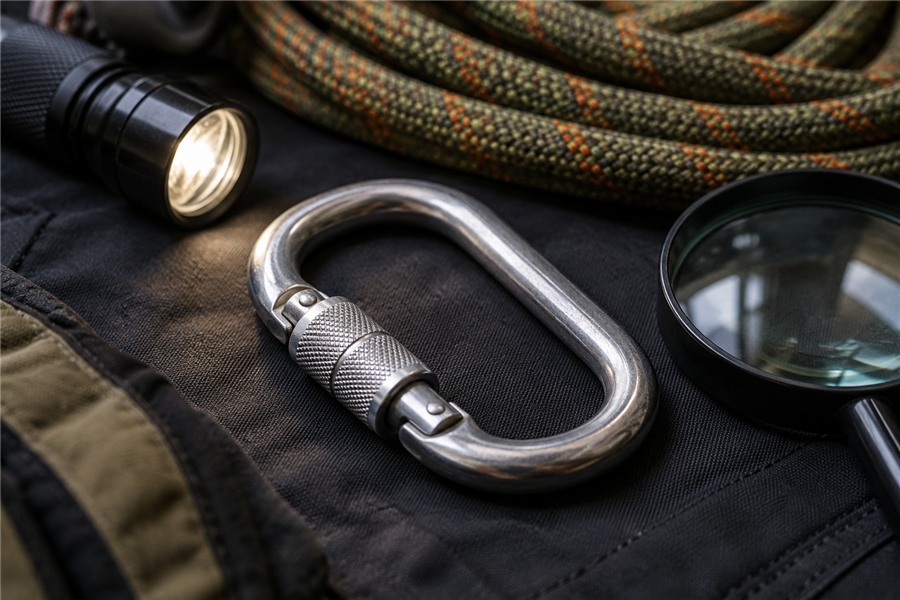

- Состояние. Осмотрите корпус, нос и шарнир: трещины, деформации, острые кромки, выраженный износ и заедание требуют изъятия для оценки по инструкции.
Если к системе присоединяются веревочные зажимы, сверяют форму соединителя и положение в отверстии. Для комплекта, включающего страховочные привязи, дополнительно проверяют, какие точки предназначены для остановки падения и какие соединения там разрешены.
Наблюдайте за положением карабина после изменения рабочей позы или переноса нагрузки. Фиксаторы применяют только в разрешенных изготовителем сочетаниях: самодельное ограничение может мешать правильному расположению деталей.
Собирая снаряжение для арбористов, оценивайте карабин вместе с остальными элементами комплекта.
Частые вопросы
Можно ли взять карабин без муфты? Такие типы карабинов применяют в предусмотренных спортивных схемах, например в оттяжках. Для рабочего соединения выбирают изделие по инструкции системы, а не переносят спортивную схему по аналогии.
Нужен ли один универсальный карабин? Один корпус может подходить петле и неправильно располагаться в отверстии устройства. Совместимость проверяют для каждого соединения.
Металлический карабин служит бессрочно? Срок и условия применения определяет изготовитель. Отсутствие календарного ограничения не отменяет осмотр и выбраковку. После участия в остановке падения, при дефекте или неизвестной истории применения следуют правилам вывода из эксплуатации, указанным в паспорте изделия.
Главное
Форма помогает правильно расположить детали, муфта удерживает защёлку закрытой, маркировка описывает проверенные характеристики. Выбирайте карабин под конкретное соединение, сверяйте инструкции и контролируйте его положение во время работы.
